1、當 SPI檢測設備的gerber 給定后，每一個焊盤的尺寸都是固定的。
2、任意設備的分辨率固定后，那么每一個像素的面積是固定的。比如分辨率為20um的，那么每一個像素點的面積 s=20um×20um=40um2。這里可以計算出一個有用的數據，就是FOV大小，400萬像素點的相機。沒有一個FOV的面積就是 16cm2。
3、SPI檢測設備的每一個像素點的高度 h 計算。

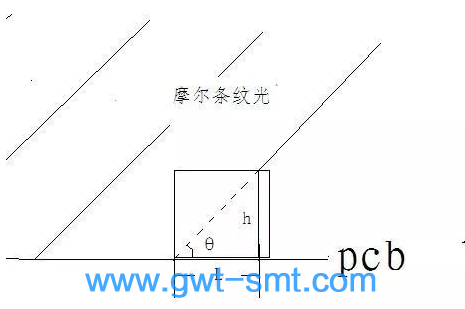

如上圖所示 L 為已知，θ 為已知。
h=L×tanθ
這樣，ROI范圍內的每一個像素點都有一個高度計算出來。
通過門限值的限定，把低于門限值的都作為 0 。
錫膏的高度 H=(h1+h2+.....+hn)/n
相應的面積值為 A%=（20*20*n）/a×100% ( a 表示pad面積）
對應的體積 V%=20×20（h1+h2.+....+hn)/v ( v 表示pad體積）
測量都是相對的，哪里是 0 是非常重要的。
以下圖片顯示的是 0 界面得出的方法，這個圖也是的出錫膏高度 h 的一宗計算方法。
